8 (8313) 20-94-17

Дзержинск, ул. Речная, д.2А
Написать письмо

8 (812) 329-42-90

Санкт-Петербург, Московское шоссе, д.13
Написать письмо

Вспенивающиеся эпоксидные системы

Предлагаем трехкомпонентные эпоксидные вспенивающиеся системы ЛПЭ-100 и ЛПЭ-200 для производства конструкционной пены низкой плотности. Пенопласт изготавливается путем смешивания компонентов при 20 °С. Плотность регулируется в пределах 30-100 кг/м3 для ЛПЭ-100 и 100-300 кг/м3 для ЛПЭ-200 путем снижения или увеличения количества вспенивателя. Получаемые пенопласты могут быть окрашены добавлением совместимого с эпоксидами пигмента.

Параметры системы   ЛПЭ-100 ЛПЭ-200
Рекомендуемые соотношения компонентов смола/отвердитель/вспениватель   100/25/20  100/40/10
Температура формы, °С  20  20
Плотность расширенного материала (при указанном соотношении) при 20 °С, кг/м3  70-100  130-150
Коэффициент объемного расширения при 20 °С, свободное вспенивание  5-6 4-5
Прочность при сжатии  (при указанном соотношении), МПa  0.2 - 0.4  1.0 - 1.5
Время полного вспенивания, мин.  30  30
Время полного отверждения, час.  24  24

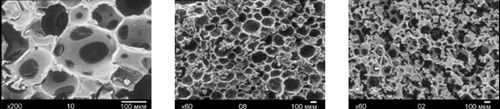

Изображения микроструктуры пены, полученные при помощи РЭМ JSM-35CF
Изображения микроструктуры пены, полученные при помощи РЭМ JSM-35CF

Представленные системы могут применяться для:

  • моделирования
  • теплоизоляции полостей
  • заполнения пустот конструкций
  • локального уплотнения, увеличения прочности

В настоящее время в нашей компании ведутся разработки 2-х компонентных и самозатухающих пен.

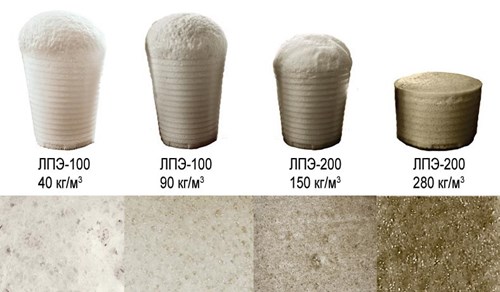

Примеры получаемых структур пен в зависимости от соотношения компонентов
Примеры получаемых структур пен в зависимости от соотношения компонентов
